【使用此類產品前請詳細閱讀本說明書】

■ 特點

? 用途：是一種將電網中的頻率信號參數，經隔離變送成線性的直流模擬信號的裝置。

? 測量：工頻頻率

? 精度：0.2%0.5%

? 輸出：0~20mAdc ,4~20mAdc，0~10Vdc, 0~5Vdc等模擬量信號

■ 技術參數

■ 外形尺寸

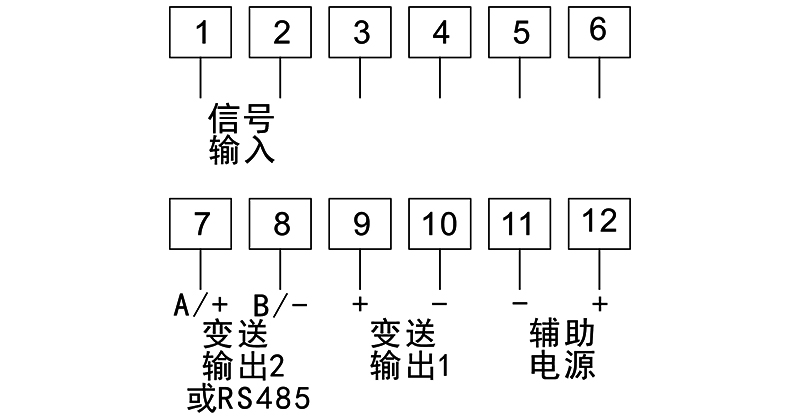

■ 接線端子圖

■ 安裝方式

可固定安裝在35mm的標準導軌上

■ 安裝注意事項

1、確認規格貼紙上所標示規格與所訂購是否相同。

2、輸入電流是否在規格范圍內。

3、注意工作電源是否正確并接正確端子；請務必根據變送器接線圖接線。

4、本使用說明中的內容如與網站、樣本等資料有不符之處，以本說明書為準。

■ 產品保用說明

⊙ 本說明書并非此類產品通用說明書，內容如有變動，恕不另行通知。產品所附說明書均與產品規格一致。

⊙ 客戶正常使用本產品，自購買日期開始壹年內，本公司免費提供保修服務。

■ 面板按鍵操作(如果不帶顯示則不具備此項功能)

1、按鍵定義

   功能鍵SET：用于進入菜單項，確認設置值。

   位選鍵 ?：循環選定要設置的數碼管，選定的數碼管呈閃爍狀態。

   增加鍵 ▲：改變閃爍位數碼管的數值(數碼管數值從0到9循環)。

2、 操作方法

   按住SET鍵不放，大約1秒鐘進入?yún)?shù)設置菜單，▲鍵進入菜單項的設置值，用?鍵、▲鍵調整到要設置的值，按SET鍵確認設置值，并進入下一設置項，如果沒有下一設置項則退出到測量狀態。

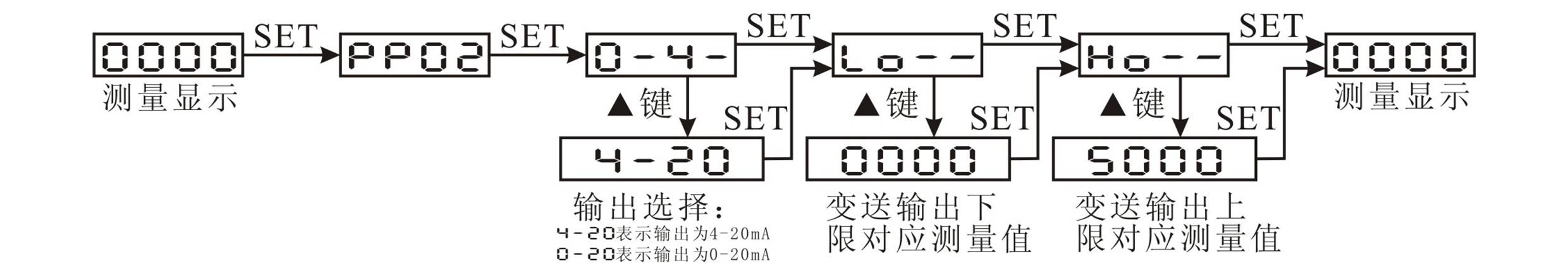

3、模擬量變送輸出參數設置

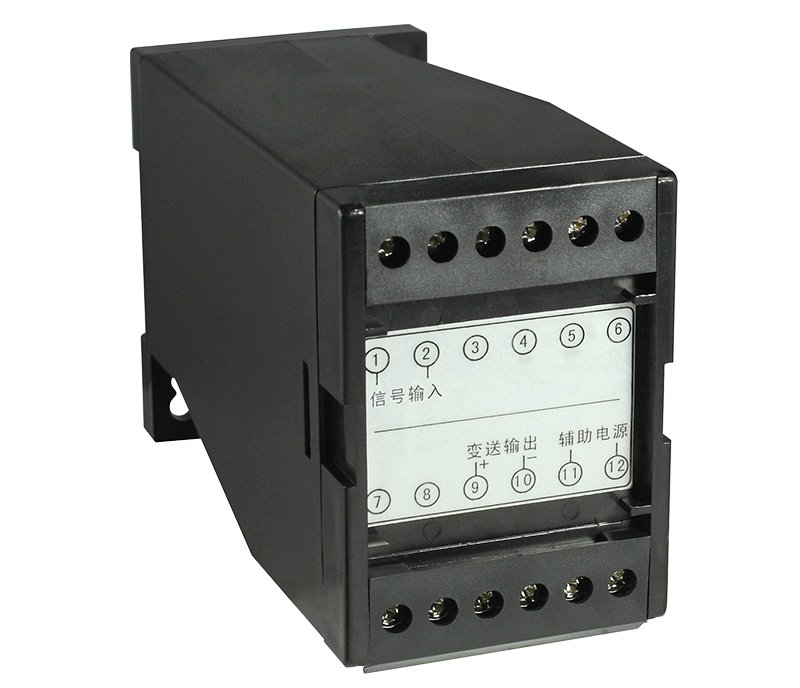

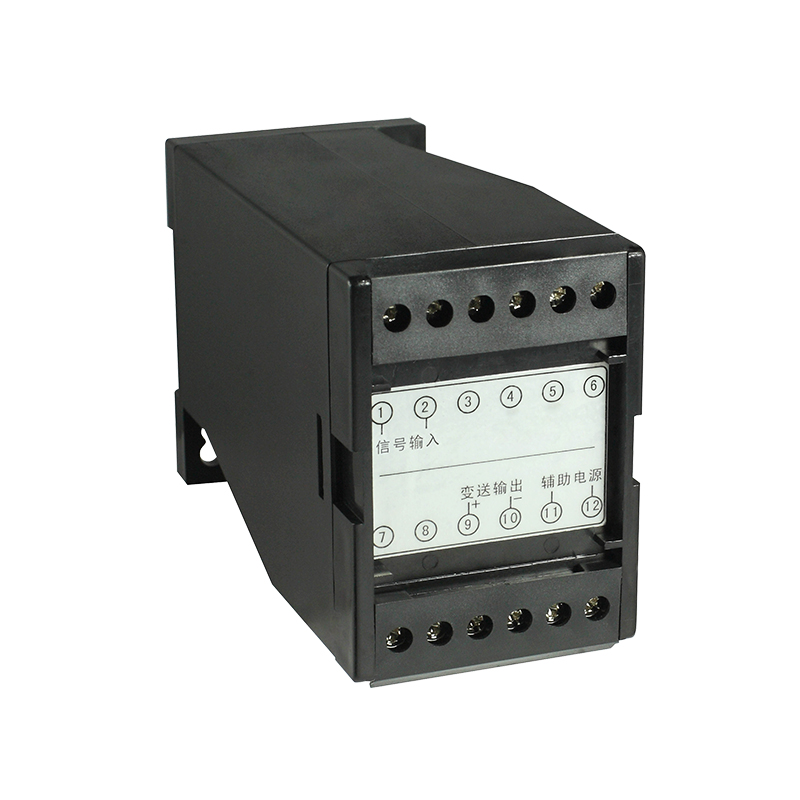

附錄A：產品圖片
