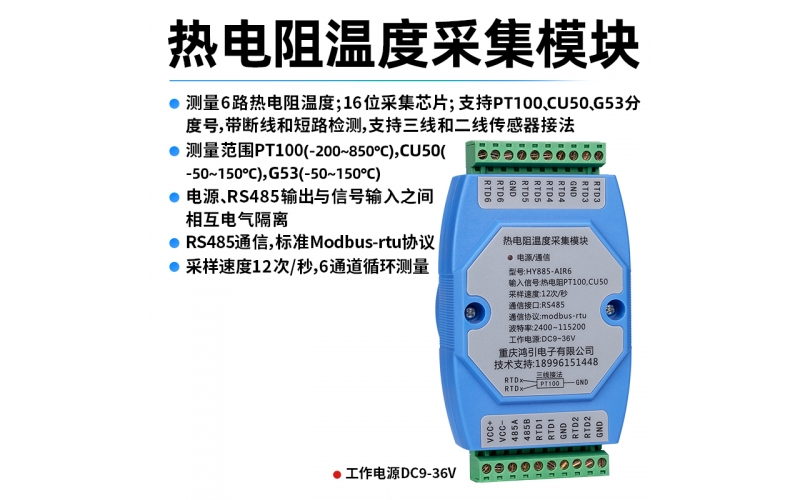

測量6路熱電阻溫度信號，通過RS485接口輸出。熱電阻信號輸入與工作電源、RS485之間隔離。RS485通信采用標準modbus-rtu協議，可與各種組態軟件，PLC，觸摸屏聯網。出廠預設RS485通信參數：模塊地址1，波特率9600，8個數據位，無校驗位，1位停止位，用戶通過上位機參數設置軟件修改通信參數。
型號 | HY885-AIR6 |
輸入信號 | 6路熱電阻溫度，支持Pt100,Cu50,G53分度號，帶斷線和短路檢測， 支持三線傳感器接法和二線傳感器接法 |
測量精度 | 0.2% |
測量范圍 | Pt100:-200~850℃; Cu50:-50~150℃; G53:-50~150℃ |
輸入隔離 | 輸入信號與工作電源、RS485輸出之間隔離，隔離電壓≥1500VDC |
采樣速度 | 12次/秒，6通道循環測量 |
通信接口 | RS485 |
通信協議 | Modbus-rtu |
波特率 | 2400,4800,9600,19200,38400,57600,115200 |
奇偶校驗位 | 無校驗，奇校驗，偶校驗 |
電源通信指示燈 | 上電后指示燈常亮，接收到一幀命令閃爍一次 |
工作電源 | DC9-36V |
安裝方式 | 35mm導軌安裝 |
外形尺寸 | 131X72X27mm |
通訊波特率：2400、4800、9600、19200、38400、57600、115200，出廠預設值9600；奇偶校驗位：無校驗，奇校驗，偶校驗，出廠預設值無校驗；8個數據位。標準modbus-rtu協議，儀表地址：1~247，出廠預設值1。通信波特率，奇偶校驗位，通信地址通過上位機參數設置軟件進行設置。
支持03H、04H讀命令，03H、04H讀命令功能相同；06H、10H寫命令。
報文格式說明：
命令03H(或04H)：讀命令
主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢模塊地址，可以在 1~247內設置，占用 1個字節
命令：03H(或04H)讀命令，長度為 1個字節
數據地址：讀取的數據起始地址，占用 2個字節
數據長度：讀取的數據字長度
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
模塊響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：03H(或04H)，長度為 1個字節
數據長度：讀取的數據字節長度
數據信息：讀取的數據
CRC16校驗碼：占用2個字節，低8位在前，高8位在后
讀數據寄存器(功能代碼03H/04H)：讀出6路熱電阻測量值，1~6路溫度值分別為-25.6℃、0℃、36.7℃、45.0℃、100.0℃、150.3℃，儀表地址為1。
主機讀數據幀(數據以16進制格式表示)：
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01 | 03 | 00,00 | 00,06 | C5,C8 |
模塊回應數據幀(數據以16進制格式表示)：
地址 | 命令 | 數據長度 | 數據段(16字節) | 校驗碼 |
01 | 03 | 0C | FF,00,00,00,01,6F,01,C2,03,05,DF,E0 | AB,52 |
地址 | 項目描述 | 數據類型 | 說明 |
0 | 第1路熱電阻溫度 | short | 有符號整數，高位在前，讀出值/10，即為實際溫度值，單位為：℃。 當讀出的溫度值大于熱電阻的測量范圍，說明此路沒有熱電阻輸入或處于斷線狀態；當讀出的溫度值小于熱電阻的測量范圍，說明此路熱電阻輸入處于短路狀態。 |
1 | 第2路熱電阻溫度 | short | |
2 | 第3路熱電阻溫度 | short | |
3 | 第4路熱電阻溫度 | short | |
4 | 第5路熱電阻溫度 | short | |
5 | 第6路熱電阻溫度 | short | |
100 | 熱電阻分度號 | short | 0: Pt100; 1:Cu50; 2:G53 |
101 | 用戶使用通道數量 | short | 1~6，出廠預設值為6。 |
102 | 第1路熱電阻修正 | short | 用于二線制接法，接觸電阻誤差修正，以0.01Ω為單位，出廠預設值為0，無修正。舉例：接觸電阻為0.35Ω，設置此值為-35進行接觸電阻消除。 |
103 | 第2路熱電阻修正 | short | |
104 | 第3路熱電阻修正 | short | |
105 | 第4路熱電阻修正 | short | |
106 | 第5路熱電阻修正 | short | |
107 | 第6路熱電阻修正 | short | |
2048~2049 | 第1路熱電阻溫度 | float | float數表示的溫度值，單位為：℃。 |
2050~2051 | 第2路熱電阻溫度 | float | |
2052~2053 | 第3路熱電阻溫度 | float | |
2054~2055 | 第4路熱電阻溫度 | float | |
2056~2057 | 第5路熱電阻溫度 | float | |
2058~2059 | 第6路熱電阻溫度 | float | |
7166 | 通信參數充許修改 | Short | 寫入ccaaH使能充許修改通信參數 |
7167 | RS485地址 | Short | 范圍:1~247 |
7168 | RS485波特率 | Short | 范圍:0~6(對應2400~115200) |
7169 | RS485數據格式 | Short | 范圍:0~3 |
說明：
(1) float數表示的溫度值，單位為：℃。float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。
(2) 要修改RS485參數，要先向RS485參數充許修改寄存器寫入0xccaa，打開修改RS485參數充許(向此寄存器寫入除0xccaa外的任意值，關修改RS485參數充許)，才能修改RS485參數。RS485地址范圍1~247；RS485波特率，0：2400，1：4800，2：9600，3：19200，4：38400，5：57600，6：115200；RS485數據格式，0：8位數據位，1位停止位，無校驗位，1：8位數據位，1位停止位，奇校驗位，2：8位數據位，1位停止位，偶校驗位，3：8位數據位，2位停止位，無校驗位。

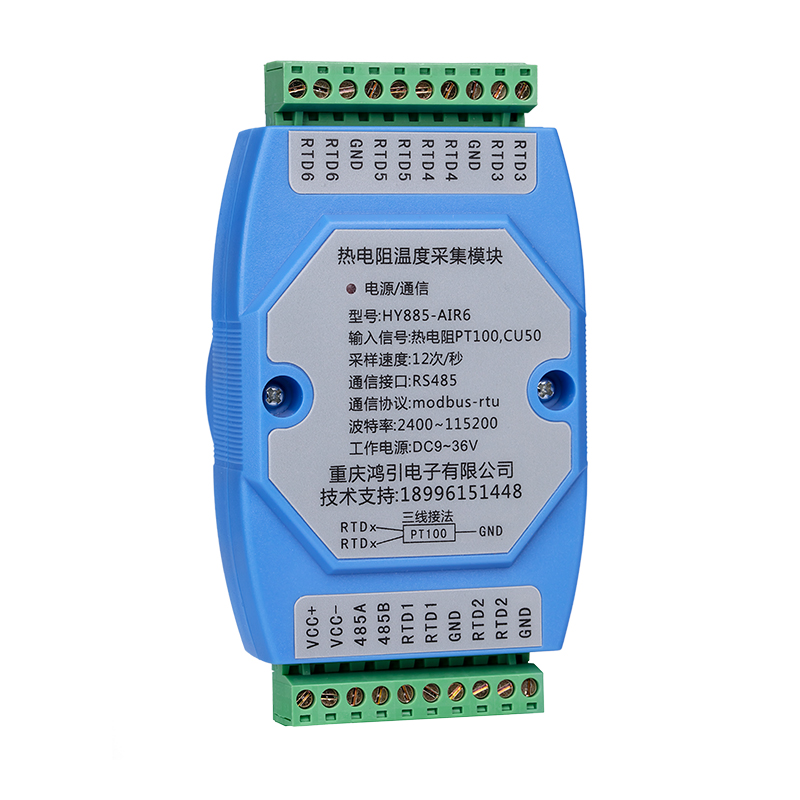

VCC+,VCC-：工作電源的正負輸入接口。485A，485B：RS485的A，B接口。RTDx:第x路熱電阻溫度輸入接口，x代表1~6。
